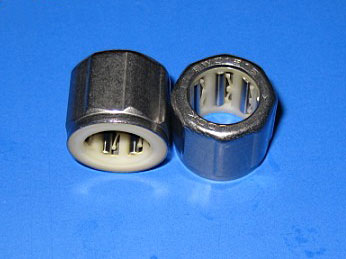

Prodcut Name:EWC,1WC Series

Code: 1368859189 Price:0

Product Description

EWC Series

Products Standard	Basic Size				N.M	cN.M
Products Standard	Fw D1 D2 B				N.M	cN.M
EWC1012	10	16	17	12	≥6	≤0.3
EWC1010	10	16	17	10	≥6	≤0.3
EWC1008	10	16	17	8	≥6	≤0.3
EWC1007	10	16	17	6.8	≥6	≤0.3
EWC1209	12	18	19.2	9	≥6	≤0.3
Z003	6.3	11.7	12.4	8.5	≥2.5	≤0.15

1WC Series

Products Standard	Basic Size				N.M	cN.M
Products Standard	Fw D1 D2 B				N.M	cN.M
1WC1008	10	——	14.1	8	≥6	≤0.3
1WC1012	10	16.2	17	12	≥5	≤0.3
1WC0812	8	14	15	12	≥4	≤0.3

轴径	主要尺寸					扭矩容量		公称型号		外圈凸起部的个数（均布）	（参考）质量（g）
(mm)	Fw	D1	D2	B	A	(N·m)	(kgf·cm)	E W C 系列（带树脂弹簧）	1 W C 系列（带金属弹簧）		EWC	1WC
4	4	8	8.4	6	2.6	0.08 0.15	0.8 1.5	EWC0406A EWC0406C	—	4	1.0	— —
									—
				6		0.19 0.33	1.9 3.4	EWC0606XA EWC0606XC	—	6	1.4	——
									—
6	6	10	10.4	8	2.8	0.25 0.44	2.5 4.5	EWC0608A EWC0608C	— 1WC0608		1.7	— 2.0
				12		0.88	9	—	1WC0612		—	3.0
	8	12	12.4	9	2.6	0.49 0.88	5 9	EWC0809A EWC0809C	—	6	2.4	——
									—
8	8	14.2	15	12	3.6	1.18 1.96	12 20	EWC0812A EWC0812C	— 1WC0812		5.5	— 7.0
				14.5		2.65	27	—	1WC0815		—	8.0
10	10	14	14.4	9	2.5	2.25	23	—	1WC100914	12	—	3.0
	10	16	17	10	5	1.18 1.96	12 20	EWC1010A EWC1010C	—	6	6.0	— —
				12		1.37 2.35	14 24	EWC1012A EWC1012C	— 1WC1012		6.8	— 8.0
12	12	18	19	9 16	5.1	3.04 6.28	31 64	EWC1209C —	— 1WC1216	8	6.2 —	— 12
